單室臥式/立式退火真空爐
用于高合金工具鋼、模具鋼、軸承鋼、高速鋼、電工磁性材料、有色金屬、不銹鋼及精密合金材料的光亮退火、時效硬化處理；有色金屬的再結晶時效處理
分享商品：
銷售電話：15318905266

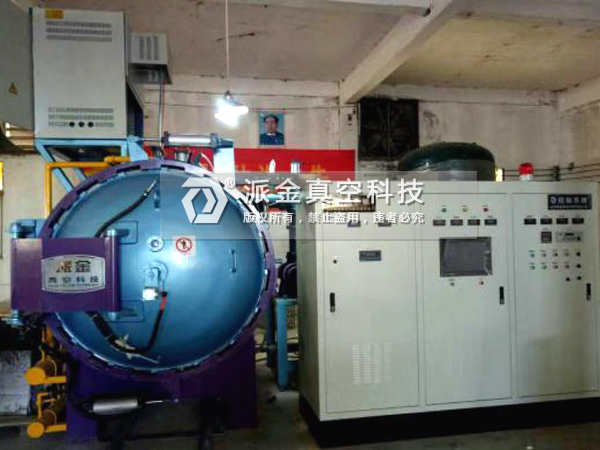

單室臥式/立式退火真空爐
產品名稱：單室臥式/立式退火真空爐
Name: single chamber horizontal / vertical annealing vacuum furnace
規格：見技術參數 /Specification: Technical parameters attached
適用于高合金工具鋼、模具鋼、軸承鋼、高速鋼、電工磁性材料、有色金屬、不銹鋼及精密合金材料的光亮退火、時效硬化處理；有色金屬的再結晶時效處理
It is suitable for bright annealing and aging hardening of high alloy tool steel, die steel, bearing steel, high speed steel, electrician magnetic material, non-ferrous metal, stainless steel and precision alloy material.。
特點 /characteristic：
1. 加熱元件采用多區控溫布置，溫度均勻性達±
The heating element is arranged by multi-zone temperature control, and the temperature uniformity is up to ±
2. 采用石墨氈/金屬屏為加熱室隔熱層
Using graphite felt / metal screen as heat insulation layer in heating chamber.
3. 對流風機攪拌循環，加熱時間短，熱效率高
The mixing cycle of countercurrent fan is short in heating time and high in thermal efficiency.。
4. 編程工藝靈活輸入，機械動作穩定可靠，故障自動報警/顯示
Flexible input of programming process, stable and reliable mechanical action, automatic alarm / display of fault.
5. 風機變頻驅動、熱區九點測溫
Fan frequency conversion drive, hot zone 9 temperature measurement。
6. 全智能化工業計算機控制系統并有一套手動操作系統
Fully intelligent chemical industry computer control system and a manual operating system。
7. 操作簡潔、編程工藝靈活輸入、機械動作穩定可靠
Simple operation, flexible input of programming process, stable and reliable mechanical action.
8. 手動/半自動/自動 故障自動報警/顯示
Manual / semi-automatic / automatic fault automatic alarm / display.
配置選擇/Configure select:
|
爐型結構： Furnace structure: |
臥式 Horizontal type |
立式 Vertical |
井室 Well chamber |
|
爐門開啟方式： Furnace door opening mode： |
回轉式 Rotary |
平開式 Flat type |
垂直升降式 Vertical lifting type |
|
氣冷方式 /Air-cooling mode: 爐體內置換熱器循環冷卻 Circulating cooling of displacement heater in furnace body |
|||
|
爐膽 /Flue： 石墨加熱元件與石墨氈復合屏合成結構； Synthesis structure of Graphite heating element and Graphite felt Composite screen 鉬加熱元件與金屬隔熱屏合成結構； The composite structure of Mo heating element and metal thermal insulation screen; |
|||
|
真空泵組和真空計； Vacuum pump set and vacuum gauge： |
進口 Imported |
高品質國產 High quality Made in |
|
|
真空度： Vacuum degree： |
高真空 High vacuum |
中真空 Medium vacuum |
|
|
PLC: |
西門子 Siemens |
歐姆龍 OMRON |
三菱 Mitsubishi |
|
溫控儀表 Thermostat meter： |
歐陸 EUROTHERM |
導電 Electric conduction |
|
|
熱電偶 : Thermocouple： |
N型分度號 N-type dividing number |
|
|
|
記錄儀 : Grapher : |
有紙記錄儀 Paper recorder |
無紙記錄儀 Paperless recorder |
|
|
人機界面: Human-computer interface |
模擬屏 Analog screen |
計算機觸摸屏 Computer touch screen |
|
|
電器元件 Electrical component： |
高品質國產 High quality domestic |
施耐德 Schneider |
西門子 Siemens |
產品 規格/ Specifications：
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements
以下參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement
|
參數/型號 Parameter/ Model |
PJ-TH446 |
PJ-TH557 |
PJ-TH669 |
PJ-TH7711 |
PJ-TH8812 |
PJ-TH9916 |
|
有效熱區W×H×L Effective hot zone |
400×400×600 |
500×500×700 |
600×600×900 |
700×700×1100 |
800×800×1200 |
900×900×1600 |
|
裝載重量 （KG） Load weight |
200 |
300 |
500 |
800 |
1200 |
2000 |
|
最高溫度 （℃） Max.temprature |
1100 |
1100 |
1100 |
1100 |
1100 |
1100 |
|
爐溫均勻性 （℃） Furnace temperature uniformity |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
真空度 （Pa） Vacuum degree |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
|
壓升率 （Pa/H） Pressure rising rate |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|
氣冷壓力 （bar） Air cooling pressure |
2 |
2 |
2 |
2 |
2 |
2 |
|
冷卻氣體（99.995％） Cooling gas |
N2/Ar/He |
N2/Ar/He |
N2/Ar/He |
N2/Ar/He |
N2/Ar/He |
N2/Ar/He |
